大容量恒温恒湿试验箱——单体内腔可达 10 m³，一次容纳整车内饰件或整托盘电池模组；模块化机组支持 30 ℃/min 线性升降温，配合叉车导轨与双开门设计，满足大批量、高节拍的老化、贮存及运输模拟测试需求。

恒温恒湿试验箱用于模拟特定温湿度环境，以检验产品或材料的适应性、可靠性和寿命。当测试对象体积较大、数量众多，或需要模拟仓储、生产车间等环境时，大容量设备便成为关键需求。本文探讨大容量恒温恒湿试验箱的技术特点与应用价值。

大容量设备的界定与需求

“大容量"通常指试验箱内部工作空间的容积显著大于标准实验室台式或立式设备。常见规格包括数立方米到数十立方米（例如步入式或车辆段式）。此类设备主要满足以下场景：

• 测试大型部件或整机（如机柜、服务器集群、电动车底盘部件、大型工业模块）。

• 批量测试多件中小型样品（如电子元器件、材料样片、包装件的可靠性筛选）。

• 模拟仓储物流环境，验证产品或包装在长期存储状态下的稳定性。

• 特定生产或工艺过程的环境模拟（如固化、陈化过程）。

核心技术挑战与应对方案

相比中小型设备，大容量的恒温恒湿试验箱在实现温湿度均匀、稳定控制方面面临更大的挑战，解决方案主要包括：

1. 结构设计与材料：

• 刚性骨架与承重能力： 设备外壳需采用高强度型钢框架支撑，确保结构稳固，能承受保温层、内胆、样品载荷及设备自身重量。

• 高效保温层： 墙体、顶板、底板普遍采用聚氨酯（PU）或聚苯乙烯（PIR）等高效保温材料进行高压填充发泡。保温层厚度通常需要增加，以有效阻隔大空间与外部的热交换，减少冷热损失。

• 内胆材料： 工作室内壁普遍使用不锈钢（如SUS304或SUS316L），具备耐腐蚀、易清洁、表面光洁的特性。

• 双层密封门： 大型门体设计需考虑气密性，通常采用多层硅橡胶密封条，配备多点锁紧机构（如插销或门栓），减少开关门时的泄漏。

2. 温湿度场均匀性控制：

• 顶部多孔送风+地沟回风： 空气通过顶部布满送风孔的板均匀送下，由底部地沟或侧墙底部格栅回风，形成垂直气流循环。

• 双侧墙或多点送风： 在两侧墙或空间多位置设置送风口和回风口，形成水平或立体循环气流。

• 分布式送风系统： 这是保证大空间均匀性的核心。常见方案包括：

• 高性能循环风机： 配备大风量、高静压的离心风机或轴流风机组，提供足够动力驱动空气在整个大空间内流动，克服气流阻力。

• 导流板与均流装置： 在送风口、回风口设置可调导流板或均流格栅/孔板，优化气流分布，减少死角，保证不同区域温湿度一致性。

• 风道设计与计算： 需进行详细的计算流体动力学（CFD）模拟分析，优化气流组织路径、风速及温度场分布。

3. 制冷/加热与加湿/除湿系统：

• 大功率制冷机组： 通常需要更大功率的涡旋或螺杆式压缩机（可单台或多台机组并联），提供充足的制冷量以满足大空间快速降温和热负荷需求。变频技术在大型设备中应用有助于节能和精确控制。

• 分区或模块化加热： 加热功率需求大，常采用多组独立控制的加热元件（如电热管、PTC），合理分布在风道或空间内，辅以PID精确调节。

• 大容量加湿与除湿： 加湿量需求大，可采用大功率电热式蒸汽发生器或喷淋加湿（需结合除湿控制）。除湿常结合制冷系统（表面凝结除湿），对于要求更低的湿度，可能需配置转轮除湿系统。系统需具备处理大空间水分动态变化的能力。

• 优化热交换： 蒸发器、冷凝器等换热器的面积需匹配大风量，确保高效的换热效率。

4. 控制系统与监控：

• 多点传感器布置： 在工作空间内部（包括关键区域和角落）布置多个温湿度传感器（如Pt100温度传感器，电容式相对湿度传感器），实时监测多点的状态，作为控制系统反馈依据。

• 分区控制策略（可选）： 对于超大空间或特殊需求，可考虑分区域控制温湿度。

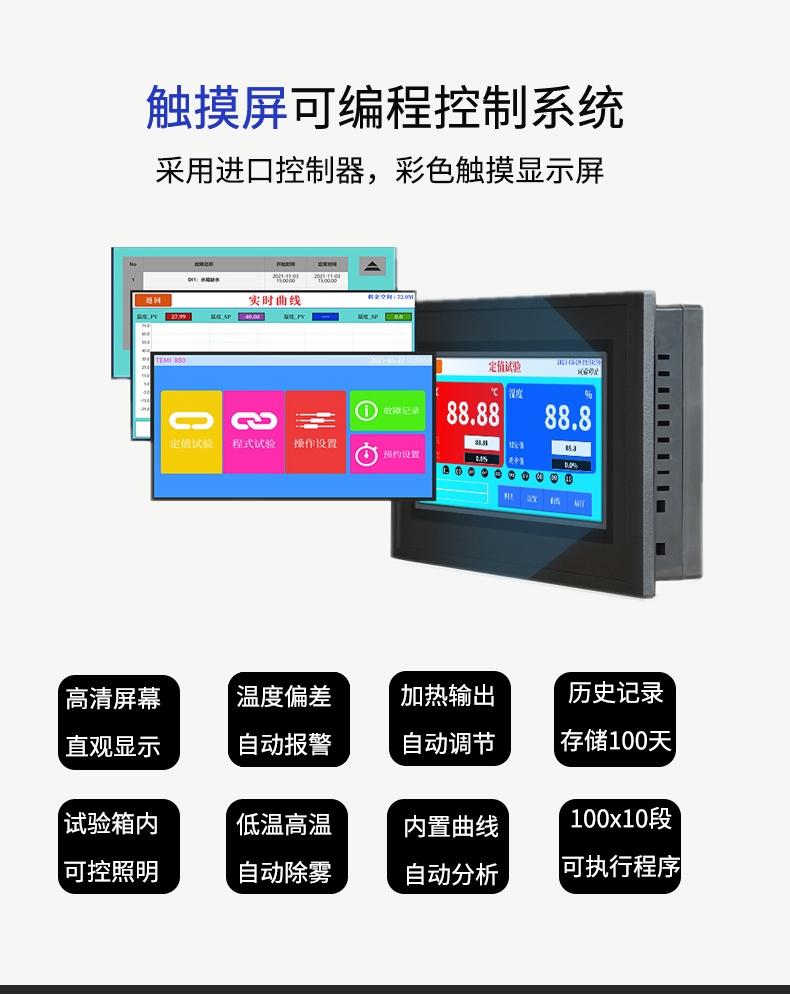

• 智能控制系统： 配备可编程控制器（PLC）或工业控制计算机，运行高级PID算法，协调制冷、加热、加湿、除湿、风机等子系统，实现大空间的精准控制。配备人机界面（HMI）用于参数设定、程序编辑、实时监控曲线、报警记录与数据存储。

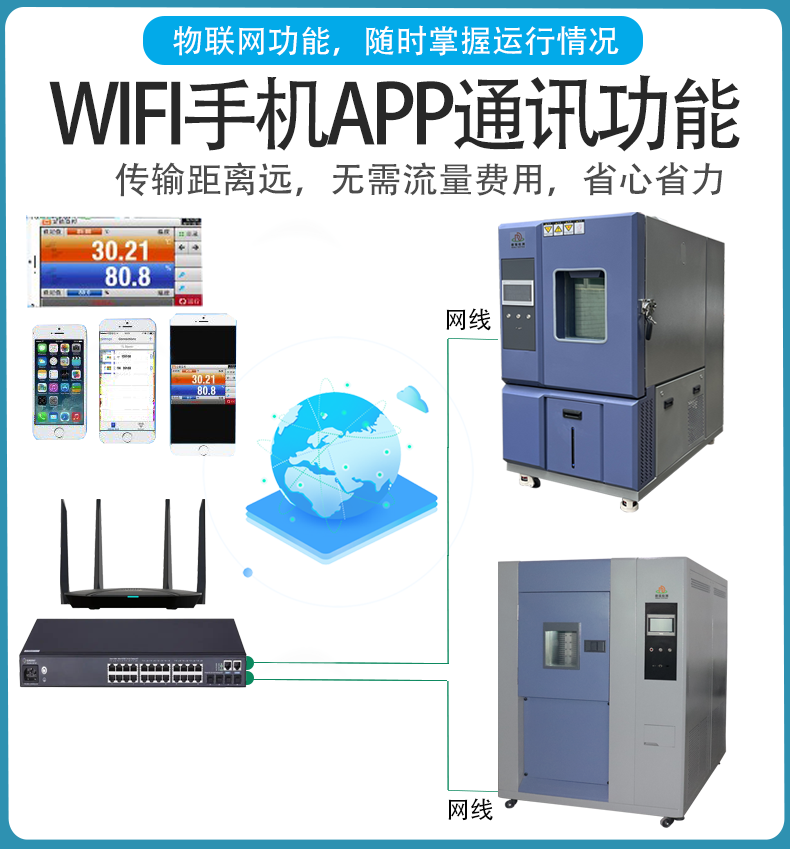

• 远程监控与数据管理： 通常支持以太网等通讯接口，实现远程状态监控和数据管理。

典型应用领域

• 汽车行业： 测试汽车部件（如大型内饰件组合、电池包、电机控制器）、车身模块或整车环境适应性。

• 新能源行业： 大型锂电池模组/Pack、储能单元的环境可靠性测试。

• 电力通信： 测试大型机柜、通信基站设备、交换机、数据中心设备等。

• 军工航空航天： 大型电子系统、机载设备、航天器组件的高低温湿热测试。

• 材料与构件： 大型复合材料构件、建筑结构材料、防水材料的环境老化评估。

• 仓储物流研究： 研究特定温湿度环境下大批量产品的存储特性。

• 家电行业： 大型家电（如冰箱、空调整机、洗衣机）的可靠性试验。

重要考量因素

• 负载影响评估： 样品的数量、材质（尤其是金属）、热容、放湿/吸湿特性都会对箱内温湿度达到设定值的时间和最终稳态均匀性产生影响。测试前应评估或模拟负载。

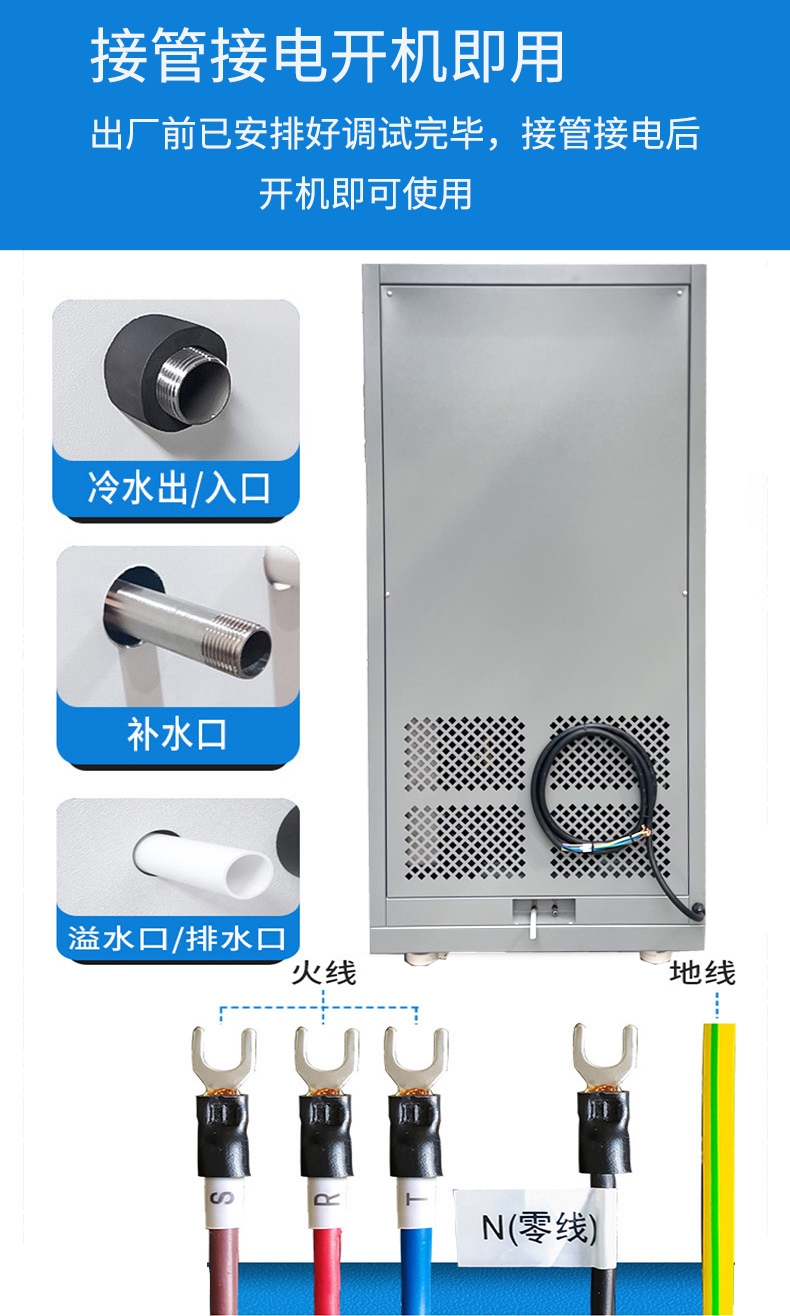

• 安装场地要求： 需提前规划足够大的场地（空间、高度、承重），预留设备散热空间、配电容量（通常需380V以上工业电源）、给排水接口等。

• 运行维护成本： 大容量设备功耗、水耗显著高于小型设备，维护复杂度也可能增加（如更大系统的检修）。

• 标准遵循： 设备设计与测试程序应参考或符合相关行业标准（如GB/T 10586, IEC 60068-2系列等）。

总结

大容量恒温恒湿试验箱是满足大型样品测试、批量测试或特殊场景环境模拟需求的重要设备。其核心技术围绕解决大空间下温湿度均匀、稳定控制这一核心挑战，涉及结构强度、高效保温、精密气流组织、高功率系统集成与先进控制策略的综合应用。选择合适的设备容量和性能规格，需要基于样品特性、测试标准要求和实际场地条件进行综合评估。该类设备为众多行业进行产品研发、质量控制和可靠性评估提供了强大的环境模拟能力，是大型工业产品环境适应性验证至关重要的测试平台。
