集成电路的“高压洗礼"：PCT蒸煮箱在封装可靠性评估中的核心作用

在当今电子产品高度集成化的背景下，集成电路（IC）封装的可靠性直接决定了芯片乃至整个终端设备的寿命与性能稳定。封装体作为保护脆弱硅晶圆免受外界环境侵害的道物理屏障，其抵抗湿气、热量及机械应力的能力至关重要。为了高效评估封装材料与工艺的稳健性，压力锅测试（PCT, Pressure Cooker Test）成为行业广泛采用的加速老化方法。执行这一严苛测试的核心装备——[集成电路 PCT 高压蒸煮箱 封装检测]，通过模拟极限湿热环境，为快速揭示封装潜在缺陷提供了关键的技术验证平台。

集成电路封装为何必须经受高压蒸煮测试？

集成电路封装是一个由多种异质材料（如环氧模塑料、硅芯片、铜合金引线框架、焊球、底部填充胶等）构成的精密系统。在高温高湿环境中，水汽会通过封装材料的微孔或沿着材料界面缓慢渗透。当器件工作时，内部发热会导致渗入的水分汽化，产生压力，可能引发一系列失效：如引线键合点腐蚀导致电阻增大或开路；塑封料与芯片、引线框架界面分层，影响散热并可能导致开裂（“爆米花"效应）；以及焊点因腐蚀而失效。PCT高压蒸煮箱通过创造121℃、100%相对湿度和约0.2 MPa压力的饱和蒸汽环境，极大地加速了湿气的渗透速率和相关失效机理的进程，从而将自然环境下需要数年才能观察到的退化现象，压缩至数百小时的实验室测试周期内，实现对封装方案有效性的快速评估。

面向集成电路检测的PCT高压蒸煮箱技术解析

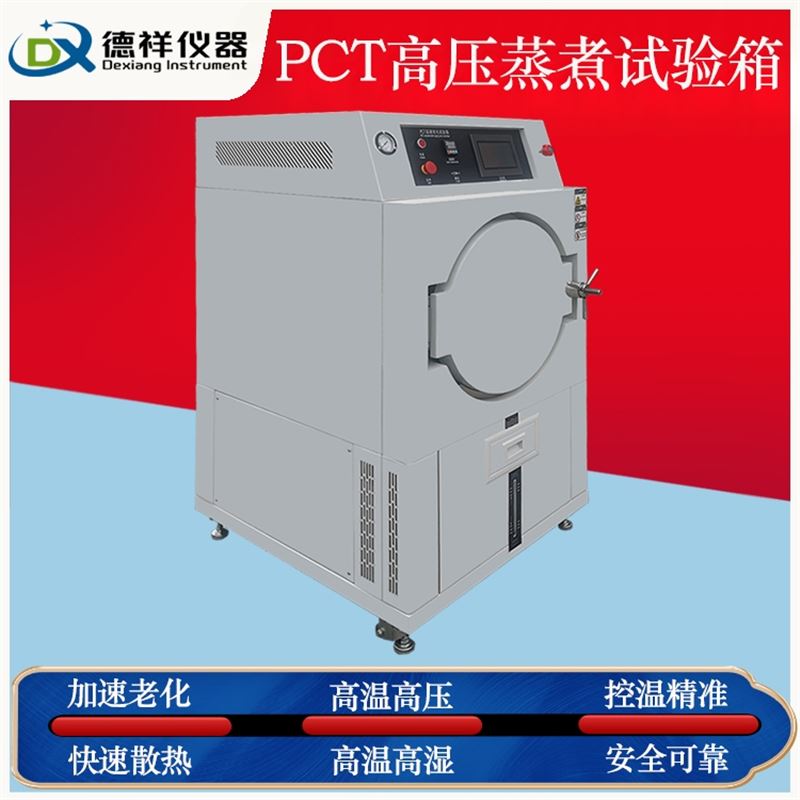

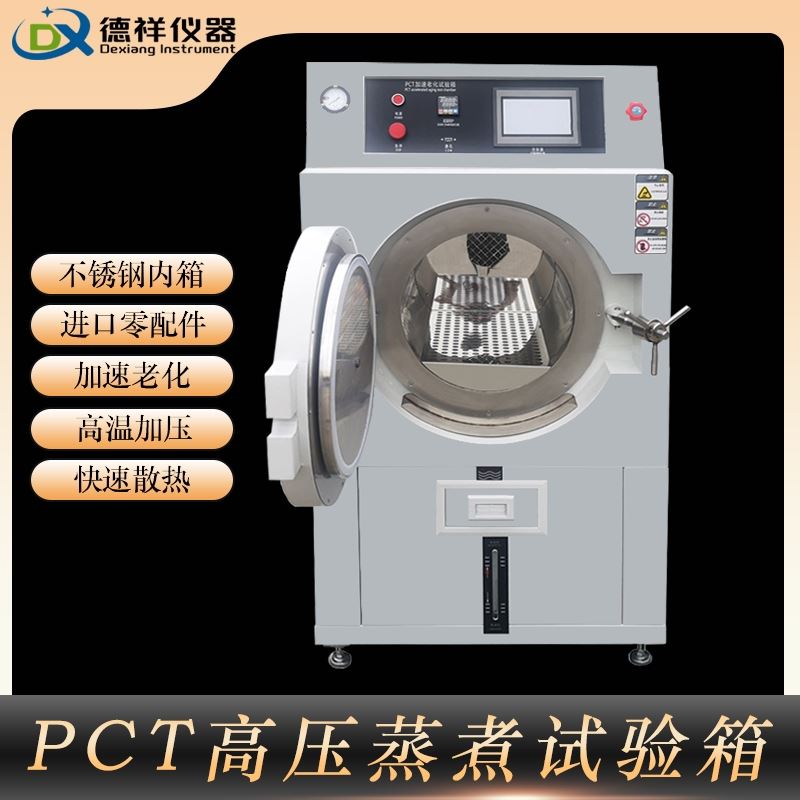

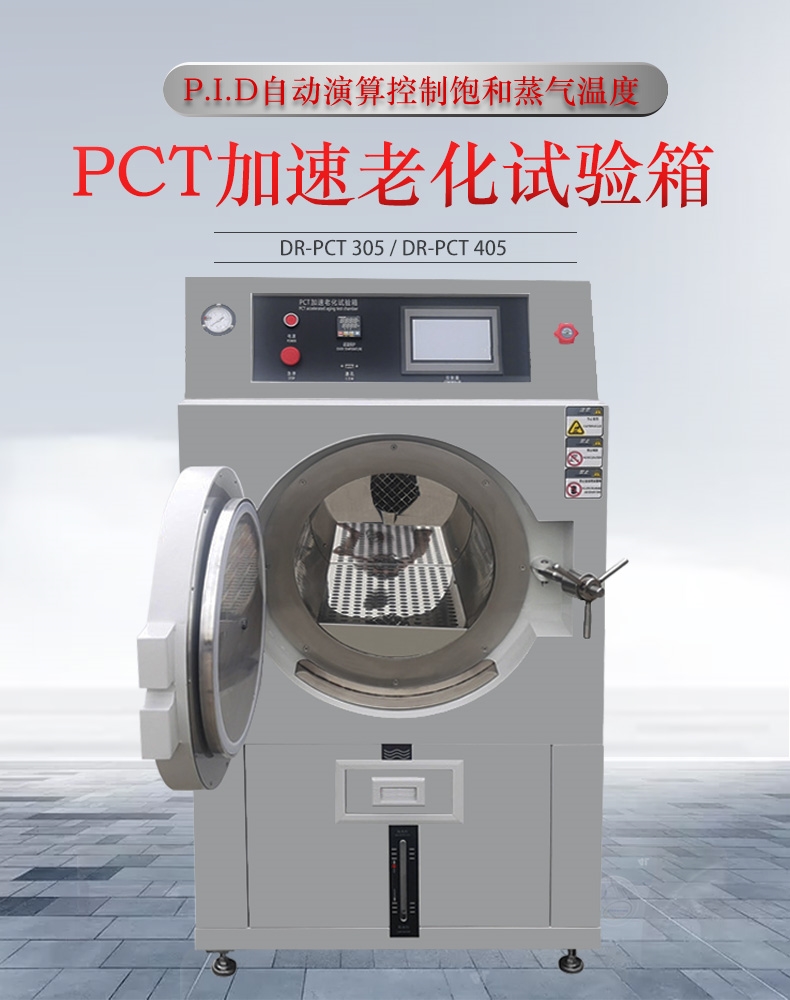

用于集成电路封装检测的PCT设备，其技术核心在于提供高度稳定、均匀且可控的饱和蒸汽环境。设备的基本工作原理是在密闭的强化腔体内，将去离子水加热沸腾，从而形成并维持设定的高温高压高湿条件。

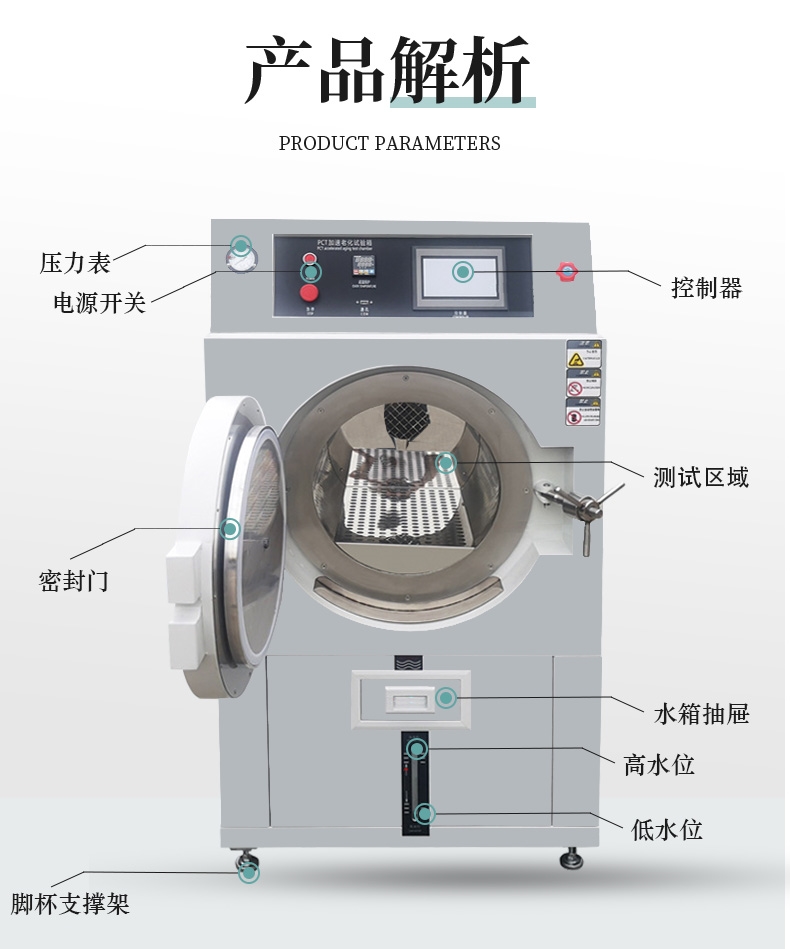

从工程角度看，一台能满足集成电路行业可靠性评估需求的PCT高压蒸煮箱，通常具备以下关键系统与技术特征：

1. 高均匀性与高稳定性的腔体环境系统：为确保所有被测器件承受一致的应力，腔体内的温度与湿度（蒸汽压力）均匀性至关重要。这依赖于优化的热力学腔体设计、高效的气流循环系统以及多点布置的高精度传感器。控制系统需要能够快速响应并补偿任何扰动，将环境参数波动控制在行业标准（如±0.5℃）允许的狭窄范围内。

2. 精密的过程控制与传感系统：这是设备的“神经中枢"。系统通常采用高稳定性的铂电阻温度传感器和压力传感器，配合控制算法（如多段PID或更复杂的控制逻辑），实现对饱和蒸汽温度与压力的毫不动摇的精确控制。控制精度和长期稳定性是测试结果具有重复性和可比性的基础。

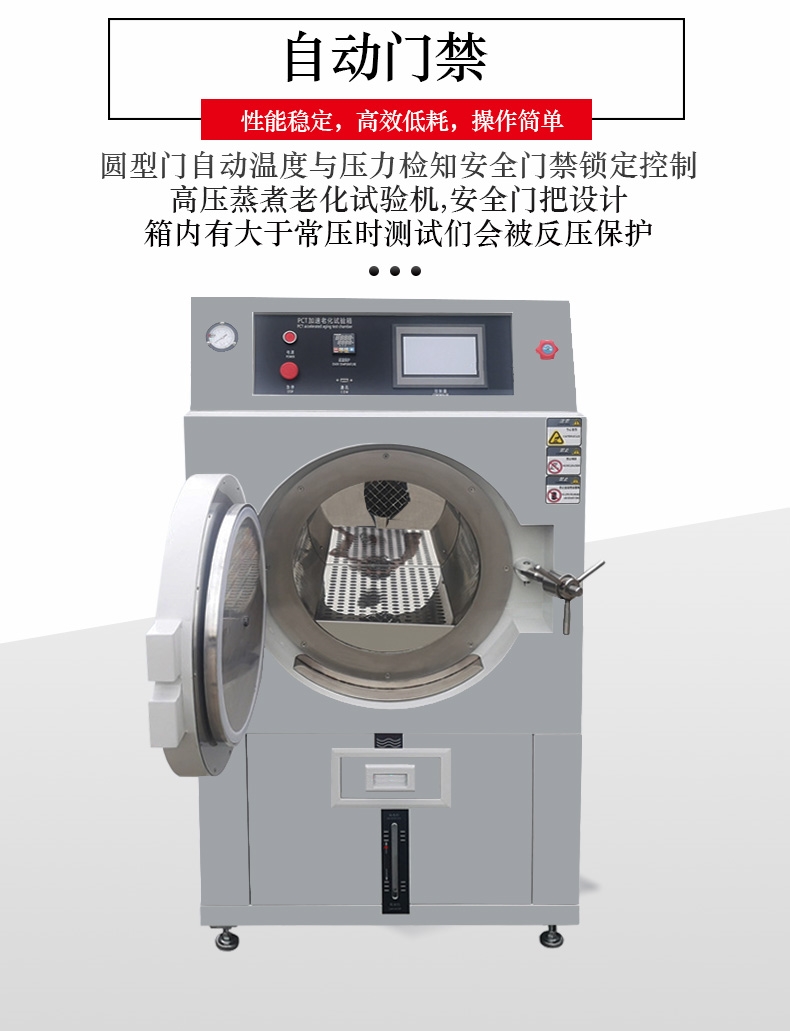

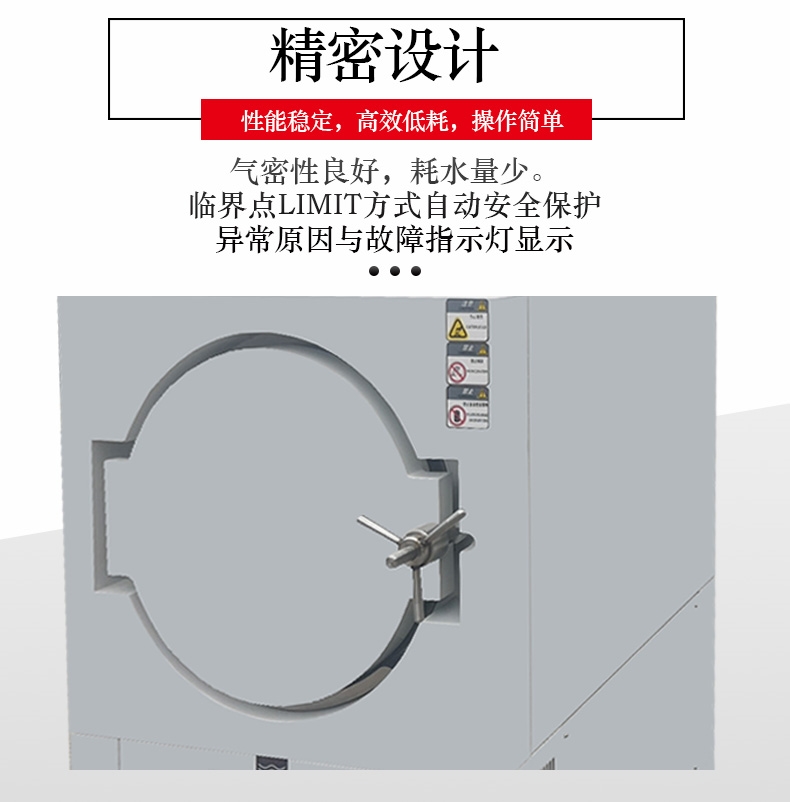

3. 完备的安全防护与连锁机制：作为高压容器，安全设计是首要考虑。设备需集成多重独立的安全保护，包括机械式超压泄放阀（作为最终物理屏障）、电子压力与温度双重限制保护、门盖压力安全联锁装置（确保内部有压力时无法开启）、以及漏电、过流、缺水等电气与运行保护。

4. 完整的数据追溯与记录功能：符合现代质量体系（如ISO/IEC 17025）的测试要求设备具备详细的数据记录能力。系统应能连续、实时地记录整个测试过程中的温度、压力-时间曲线，数据应便于导出、存档且不可随意篡改，为测试报告提供客观的原始证据。

设备选型与测试方案制定的关键考量

为集成电路实验室或质检部门选择合适的PCT高压蒸煮箱，需要基于具体的产品标准、研发目标和安全规范进行系统性评估，重点关注以下几个方面：

• 标准符合性与认证支持：明确测试需遵循的国际或行业标准，例如JEDEC JESD22-A102（稳态温湿度寿命测试）、AEC-Q100（汽车电子可靠性标准）、MIL-STD-883 Method 1004.10等。设备供应商应能提供技术文件，证明其设备性能（如均匀性、控制精度）可满足这些标准对测试条件的具体规定。

• 核心性能参数的验证：应要求供应商提供关于工作空间温场均匀性、控制稳定性、升降温速率等关键参数的第三方测试报告或可验证的数据。这些参数直接关系到加速应力施加的准确性与一致性。

• 腔体容积与样品承载适配性：根据被测集成电路的封装形式（如QFN、BGA、WLCSP等）和单次测试的批量，选择合适的箱体容积。样品架的设计应确保器件放置稳固，且蒸汽能够均匀接触到每个器件的所有表面，避免形成测试死角。

• 长期运行可靠性及维护成本：考察设备核心部件（如加热器、循环风机、密封件）的设计寿命、日常维护（如补充去离子水、清洁腔体）的便捷性，以及获取备件与技术支持的渠道。对于需要连续进行大量测试的实验室，设备的平均运行时间是一个具有实际意义的参考指标。

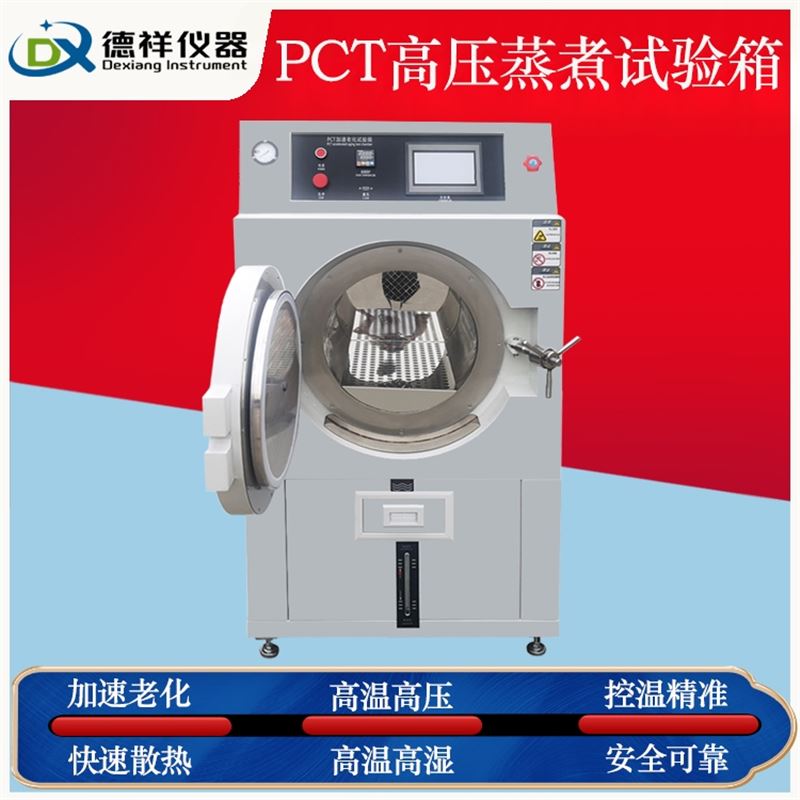

• 供应商的技术服务与专业能力：供应商是否具备深入理解集成电路测试需求的能力，能否提供专业的技术咨询、现场安装调试与性能验证、操作人员培训以及高效的售后响应，对于保障设备长期稳定运行、确保测试数据有效性至关重要。在众多市场方案中，德祥仪器作为专业的实验室设备供应方之一，其部分PCT高压蒸煮箱产品在控制精度、安全规范及标准符合性方面，可满足集成电路封装进行常规耐湿热可靠性评估的基础需求，可作为用户在构建或升级测试平台时的参考选项之一进行综合考量。

集成电路封装PCT检测的标准实施流程框架

一项严谨、有效的PCT封装检测，通常遵循以下标准化的操作流程以确保结果的可信度：

1. 测试前准备与样品初始状态记录：

• 样品预处理：依据相关标准（如JESD22-A113），对样品进行预处理，常见的是在125℃下烘烤24小时，以去除封装体内吸收的潮气。

• 初始检测：进行全面的电气性能测试（如功能测试、参数测试）、扫描声学显微镜（SAM）检查以观察内部结构完整性，以及外部光学检查，建立所有样品的性能与结构基线数据。

2. 测试条件设置与样品装载：

• 根据产品可靠性大纲或客户规范，在设备控制器上设定明确的测试条件（如121℃/100%RH，持续时间96小时或更长）。

• 将样品有序放置于专用样品架上，确保留有适当间距以利于蒸汽循环。

3. 测试执行与全程监控：

• 启动测试程序。利用设备的数据记录系统对腔内的温度、压力进行全程监控，确认其始终稳定在设定值的允许容差范围内。

4. 间隔点取样与深度失效分析：

• 在预定的测试时间节点（如24h, 48h, 96h, 168h等）取出规定数量的样品。

• 待样品充分冷却并干燥后，首行电性能测试，筛选出功能失效或参数漂移超标的器件。

• 对失效样品进行破坏性物理分析（DPA），可能包括：SAM复检以定位分层区域；化学开封（Decapsulation）以观察芯片表面和键合点状况；剖面研磨与染色以分析界面结合情况；使用SEM/EDS进行微观形貌观察和元素分析，以确定腐蚀产物等。

5. 数据整合与报告生成：

• 汇总设备运行的环境数据、各时间点的电性能测试结果、详细的失效分析照片与结论。

• 形成结构化的测试报告，客观评估被测集成电路封装在高压高湿加速应力下的可靠性表现，明确失效模式与机理，并为封装材料选择、工艺参数优化或设计改进提供直接的实验依据。

结论：以严苛验证赋能可靠集成

[集成电路 PCT 高压蒸煮箱 封装检测] 所代表的，远不止是一项简单的通过性测试。它是一种*的可靠性工程工具，通过在受控的极限环境下对封装系统施加加速应力，主动激发并识别其固有的薄弱环节。由此产生的深刻洞察，持续驱动着封装材料科学、界面工程和制程工艺的迭代与革新。随着集成电路朝着更高密度、异质集成和更广泛应用场景发展，封装可靠性面临的挑战将愈加复杂。构建基于精密、可靠测试设备的科学评估体系，并执行严谨规范的测试流程，是半导体产业确保每一颗芯片在复杂多变的应用环境中都能稳定、持久工作的坚实基础。这场在饱和蒸汽中进行的“高压洗礼"，是集成电路迈向可靠性重要的成年礼。
