当光线在弯曲中诞生：柔性OLED屏的耐久性科学

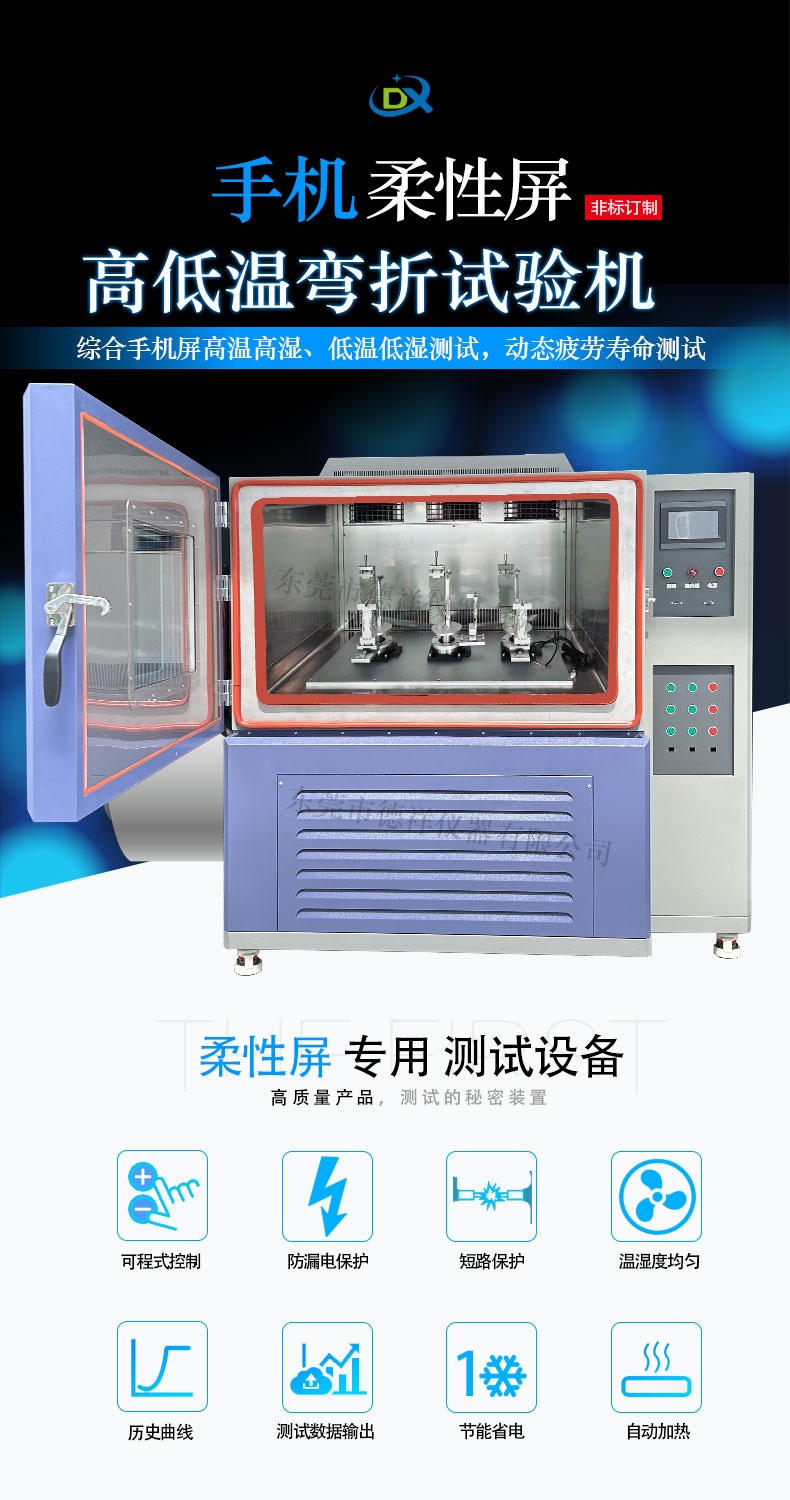

想象一下，点亮一张可以像纸一样弯曲的屏幕——这并非科幻，而是柔性OLED（有机发光二极管）技术带来的现实。然而，这项惊艳技术背后，隐藏着一个核心的工程挑战：这些由极薄有机材料层、柔性基板和封装结构构成的精密“光学叠层"，能否在数万次反复弯折后，依然保持均匀、明亮的显示，而不出现任何瑕疵？为了在实验室中找到这个问题的答案，仅靠模拟普通材料的弯折是远远不够的。[柔性屏弯折试验机 柔性 OLED 屏弯折测试] 作为一种高度专业化的检测系统，被设计用于专门评估OLED柔性屏在机械弯折应力下的光学性能、电气完整性与结构可靠性。它通过精确模拟手机铰链的折叠运动，并可能结合环境应力，对屏幕模组进行定量的、可重复的疲劳测试，从而为其寿命预测、设计优化和质量控制提供关键数据。

为何柔性OLED屏需要专门的弯折测试？

柔性OLED屏的弯折可靠性测试，与传统的柔性印刷电路板（FPC）或基材薄膜测试存在显著差异，主要源于其独特的材料体系与功能特性：

1. 有机功能层的脆弱性：OLED的核心是纳米级厚度的有机发光层和电荷传输层。这些有机材料对机械应力（如拉伸、压缩、剪切）极为敏感。弯折时，屏幕中性层以外的区域会承受应变，可能导致有机层产生微裂纹、局部剥离，或引发分子结构变化，从而直接造成像素失效、亮度不均或颜色偏移。这与仅关注导体断裂的FPC测试有本质不同。

2. 薄膜封装层的完整性是关键：为了防止水氧侵入导致有机材料快速衰变，柔性OLED采用多层薄膜封装。弯折应力是考验该封装层结合力与阻隔性能的严酷挑战。封装层任何微小的开裂或分层，都可能成为水氧渗透的通道，导致屏幕出现黑点、暗斑（黑斑）并迅速扩散。测试必须能灵敏地监测这种因封装失效导致的渐进性光学性能劣化。

3. 对弯折半径的高敏感性：OLED叠层能承受的曲率半径通常有严格的极限。过小的弯折半径会使各功能层承受的应变超过其弹性极限，引发不可逆损伤。因此，测试设备必须能精确复现并控制目标产品的设计弯折半径（如R1.5mm, R3.0mm等），其精度直接决定测试结果的有效性。

4. 综合评估光、电、机性能的联动衰减：测试目标不仅是“不破"，更是“显示如初"。因此，一套完整的测试需要在弯折过程中或间隔期，同步监测屏幕的光学性能（亮度、色度、均匀性、有无亮点/暗线）、电气性能（各像素电路的工作电流、电压）以及机械状态。任何一方面的异常都可能是失效的先兆。

专用试验机的核心系统与技术解析

为满足上述苛刻要求，一台合格的柔性OLED弯折试验机需在运动控制、环境模拟、尤其是精密光学监测方面具备突出能力。

1. 高精度运动模拟系统

• 运动轨迹与精度：必须能精确模拟内折、外折或滑卷等特定运动模式。采用高刚性伺服驱动系统，确保弯折角度、速度的高度可重复性（如角度重复精度±0.1°）。运动需极其平稳，避免冲击或抖动对脆弱的OLED层造成额外伤害。

• 核心——弯折半径（R）控制：配备超高精度的可更换弯折心轴或曲面模具，其半径公差和表面光洁度需达到微米级，以确保弯折曲率的精确性和一致性，避免因半径偏差引入不可控的应变。

• 仿形夹具：夹具需根据屏幕模组的形状和固定点专门设计，确保安装时屏幕平整、无初始应力，且弯折轴线与产品设计轴线严格对齐。

2. （可选但重要的）环境模拟单元

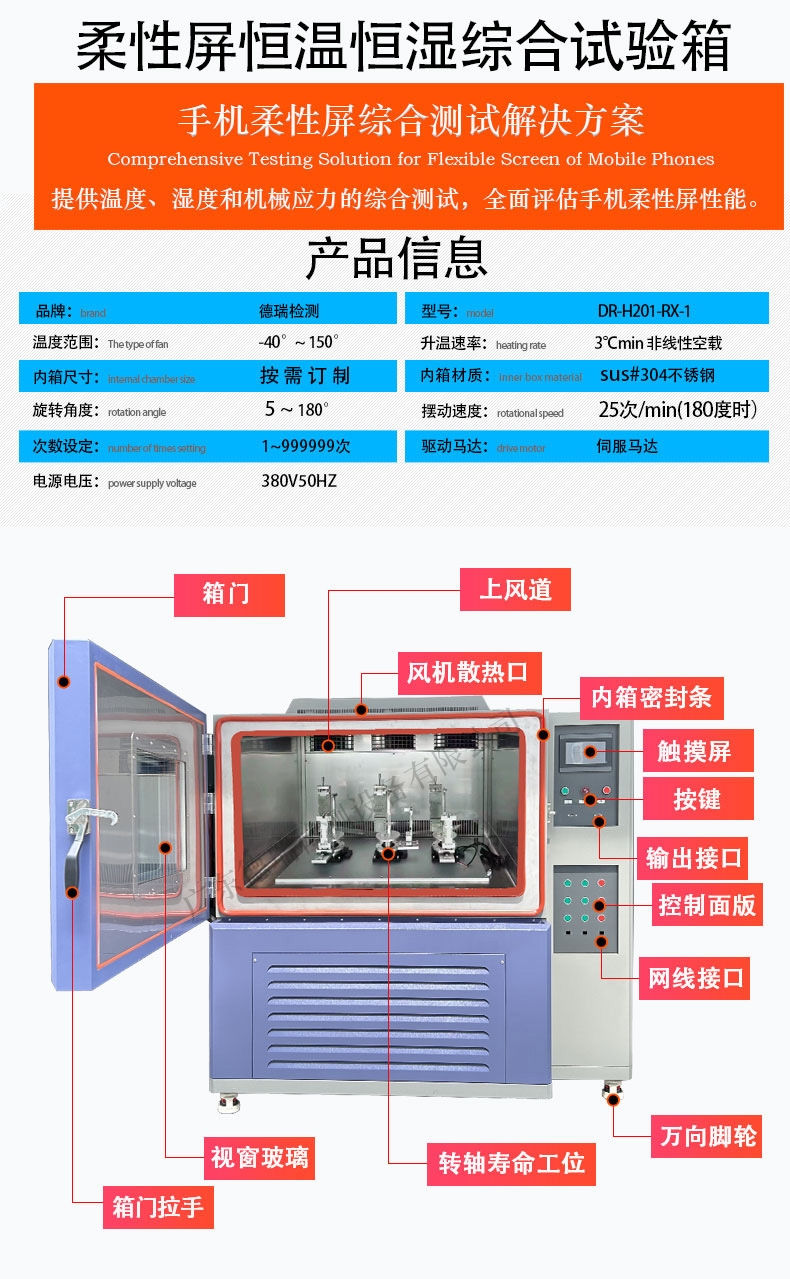

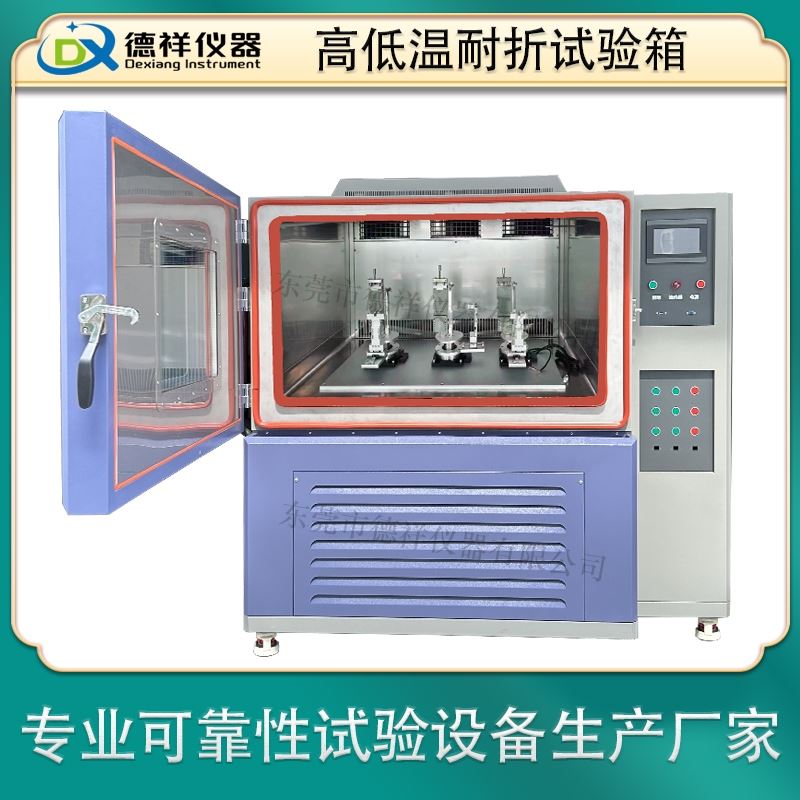

• 虽然基础测试可在室温进行，但集成恒温恒湿或高低温环境箱能提供更全面的评估。温度和湿度会影响有机材料的机械性能、封装层的附着力以及水氧渗透速率。在高温高湿环境下进行弯折，是一种更严苛的加速寿命测试方法。

3. 核心：集成化多维度在线监测系统

这是OLED屏测试与通用弯折测试的根本区别所在。

• 高分辨率光学成像与分析系统：

• 配备高灵敏度科学级相机或成像亮度色度计。

• 在弯折过程中，程序控制屏幕按预设画面序列点亮（如全白、全红、全绿、全蓝、棋盘格、灰度图）。

• 相机在每次弯折周期或固定间隔进行拍摄，通过图像分析算法自动识别并量化：亮点、暗点、黑斑（Mura）、线条缺陷（亮线/暗线）、亮度均匀性变化、色度坐标漂移。

• 多通道电气参数同步监测：

• 接入精密电源和数据采集设备，实时监测屏幕驱动芯片的工作电流、电压，或特定测试电路的电阻变化。

• 电流的异常波动可能预示着像素电路或TFT背板的局部失效。

• 数据同步与关联分析：

• 所有光学图像、电气数据、弯折次数、环境参数均以统一时间戳同步记录。

• 软件可生成“弯折次数-亮度均值"、“弯折次数-不良像素数"等趋势曲线，清晰展示性能衰减过程。

设备选型与测试能力构建的考量

为OLED研发或质检实验室选择此类设备，应进行针对性评估：

1. 明确测试标准与失效判据：了解需遵循的内部或行业标准，明确如何定义“失效"（如出现第一个固定亮点、黑斑面积达到多少、亮度衰减超过一定百分比）。这将决定对监测系统灵敏度和算法的要求。

2. 验证光学监测系统的核心能力：

• 成像系统的精度与稳定性：相机的分辨率、动态范围、色彩还原准确性需满足定量分析要求。在不同亮度下的测量重复性需进行验证。

• 缺陷检测算法的有效性与可定制性：算法能否准确区分真实的显示缺陷与因环境光、摩尔纹等造成的干扰？是否允许用户根据新产品定义新的缺陷特征？要求使用已知缺陷的样本进行实际演示测试。

• 测试效率：一次完整的多画面采集与分析周期需要多长时间？这会影响测试的总时长。

3. 评估运动系统对屏幕的保护性：运动是否足够平滑、无振动？夹具设计是否确保屏幕在弯折过程中不受刮擦或局部挤压？这些细节对保护脆弱的OLED至关重要。

4. 考察系统的集成度与供应商的专业经验：供应商是否理解OLED器件的特性和失效模式？能否提供从设备配置、测试方法建立到数据分析的全流程支持？在评估方案时，参考如德祥仪器等在光电显示领域测试有丰富经验的供应商所提供的解决方案，有助于规避因监测方案不专业导致测试结果无效的风险。

柔性OLED弯折测试的标准流程

一次严谨的测试通常遵循以下步骤：

1. 初始校准与基准测试：在测试前，使用标准亮度色度计对屏幕多个区域进行初始光学性能测量，并拍摄初始显示画面作为基准。

2. 安装与参数设置：将屏幕模组精确安装于夹具。设置弯折参数（半径、角度、速度、目标次数）及光学监测方案（测试画面序列、拍摄间隔）。

3. 执行测试与实时监控：启动测试。设备自动执行弯折动作，并按计划点亮屏幕、拍照、分析。工程师监控缺陷报告和关键参数趋势图。

4. 测试中止：达到预设弯折次数后自动停止，或当在线监测系统检测到的缺陷数量/等级超过预设阈值时自动报警并停止。

5. 最终深度分析：

• 光学性能复测：使用外部设备进行全面的亮度、色度、均匀性复测，与初始数据对比。

• 功能测试：进行触控、指纹识别等附加功能测试。

• 拆解与失效点定位：对失效样品进行非破坏性或破坏性分析（如用显微镜、SEM观察特定缺陷点对应的叠层结构），确定失效发生的物理层次和机理。

6. 报告：生成包含所有测试条件、过程趋势数据、最终检测结果和失效分析结论的综合性报告。

结论：以精准测量，点亮柔性显示的可靠未来

柔性OLED屏将显示的可能性从二维平面拓展到了三维形态，但其巨大的潜力必须建立在坚实的可靠性基础之上。[柔性屏弯折试验机 柔性 OLED 屏弯折测试] 所扮演的角色，正是这一基础的科学守护者与数据提供者。它将“弯折"这一机械动作，与“显示"这一光学输出的细微变化，精度和关联性结合起来进行量化评估。对于屏幕制造商，它是优化叠层设计与封装工艺的“显微镜"；对于终端品牌，它是筛选合格供应商、确保产品耐用口碑的“标尺"。投资于这样一套专业的测试能力，意味着选择用最严谨的科学方式，去验证和保障每一寸柔性光芒，都能在无数次优雅的折叠后，依然璀璨如新。这不仅是技术的必需，更是对未来人机交互体验的一份郑重承诺。
